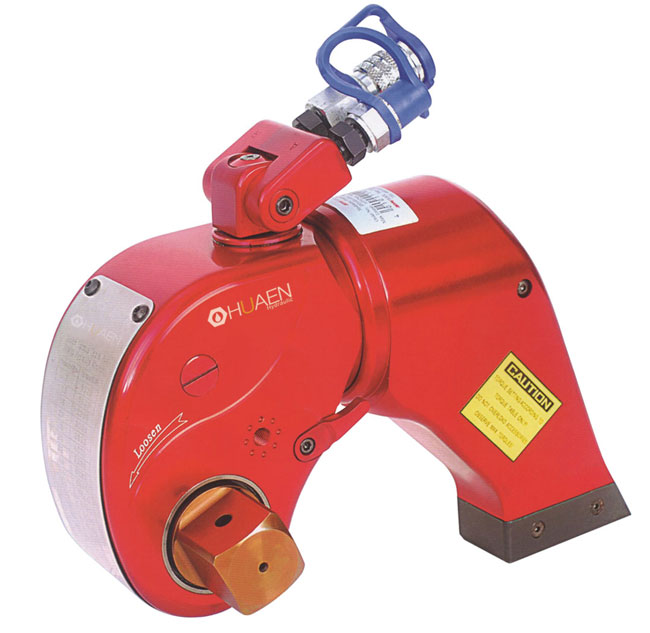

HEH系列驱动轴式液压扭矩扳手

作者:yunadmin 来源: 日期:2013/1/12 9:48:50 标签:HEH系列驱动轴式液压扭矩扳手

产品介绍

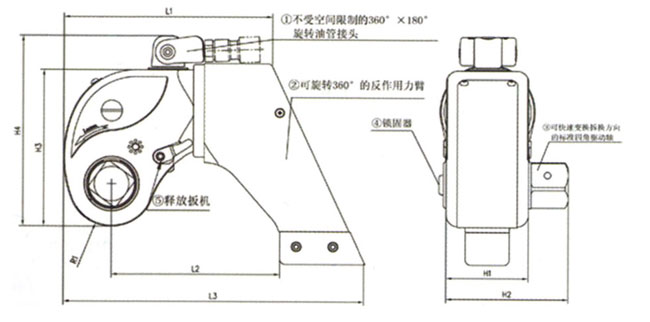

     HEH系列驱动轴式液压扭矩扳手,采用航天高科技铝钛合金材料,辅以高强度合金钢,韧性好、重量轻,秉承德国工业精湛的设计制造工艺,是当今世界最轻、最耐用的液压扳手。当螺栓空间狭小时,HEH系列液压扭矩扳手能够提供最简单的解决方案。其一体成型机身和360°±180°油管旋转接头、360°60点微调反作用力臂,能够适应各种复杂的应用场合;独特的防逆转止回子,克服螺栓变形回弹导致的扳手逆转现象,可实现液压扳手二同步或 四同步操作,保证其设定的扭矩精度在±3%范围内;独家专利的加油孔设计,可以使液压扳手能够连续长时间的工作;高达70Mpa(700bar)的工作压力,确保螺栓、螺母能够按照设定的扭矩,紧固工件。HEH系列液压扭矩扳手提供的扭矩范围为139Nm-100000Nm,有特殊要求的可特殊设计、定制。





项目

型号

HEH02

HEH05

HEH08

HEH10

HEH16

HEH20

HEH28

HEH36

HEH50

HEH70

最大扭矩(Nm

1882

4466

7451

10732

15339

20108

26392

35397

48740

70660

最小扭矩(Nm

188

447

745

1073

1536

2011

2639

3540

4874

7066

螺母对边尺寸(mm

16-36

22-48

27-55

30-64

36-72

42-90

42-90

48-100

64-120

90

驱 动 轴

3/4

1

1-1/2

1-1/2

1-1/2

2-1/2

2-1/2

2-1/2

2-1/2

2-1/2

L1mm

130

170

202

228

237

273

287

323

351

376

L2mm

182

249

286

326

336

391

433

464

494

528

H1mm

52

70

81

90

100

110

120

138

153

162

H2mm

77

98

125

134

144

164

187

206

217

226

H3mm

96

127

149

172

181

206

221

258

279

291

H4mm

133

165

184

207

216

241

256

293

315

326

R1mm

25.8

34.8

39.8

16.8

50.8

56.8

59.8

70.8

76.8

78.9

R2mm

102

140

160

184

192

223

248

256

271

295

重量(Kg

1.7

3.8

6.6

9

12.9

24.5

24.5

30.7

44.8

63.2
