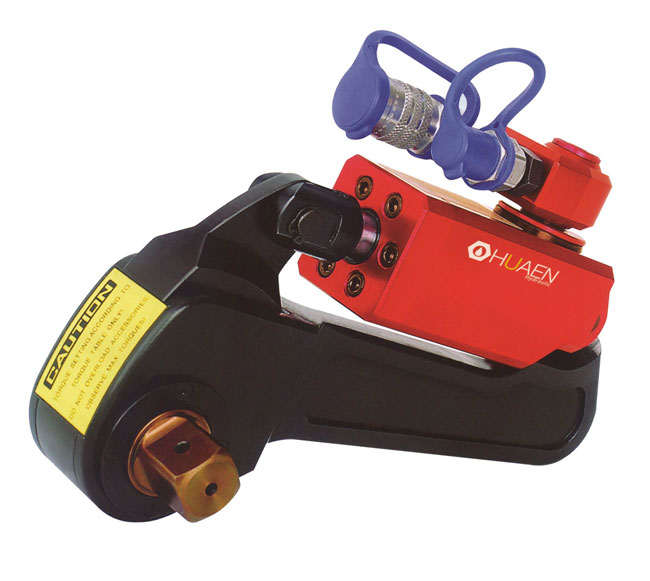

产品介绍 1. 采用高科技航天材料(铝钛合金及特殊合金钢)制造 2. 360°×180°旋转接头,不受使用空间限制 3. 直推式驱动轴换向,简便快捷 4. 采用精密轮,精度高达±3% 5. 可配用大套筒及超长套筒以适应不同工况要求 6. 超大扭矩设计,可做成180000Nm及更大扭矩

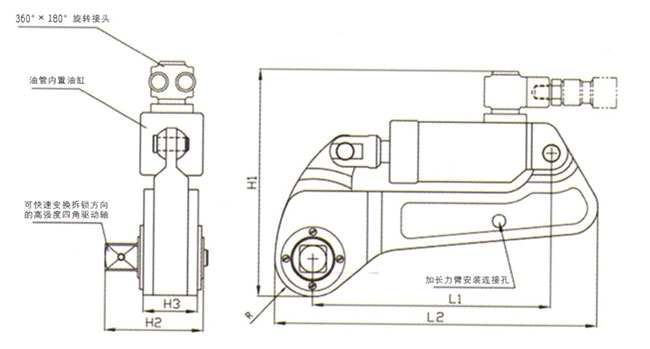

项目 型号 | HEB03 | HEB05 | HEB10 | HEB20 | HEB40 | HEB60 | HEB80 | HEB120 | HEB160 | HEB180 | 最大扭矩(Nm) | 3190 | 5032 | 10135 | 20130 | 39601 | 63857 | 79390 | 115783 | 156687 | 180000 | 最小扭矩(Nm) | 228 | 5.3 | 1014 | 2013 | 3960 | 6386 | 7939 | 11578 | 15668 | 18000 | 驱动轴 | 1 " | 1 " | 1 -1/2 " | 2 " | 2-1/2 " | 2-1/2 " | 3-1/2 " | 3-1/2 " | 4 " | 4 " | L1(mm) | 183 | 219 | 255 | 284 | 337 | 365 | 396 | 446 | 500 | 505 | L2(mm) | 247 | 297 | 353 | 398 | 480 | 525 | 593 | 645 | 720 | 458 | H1(mm) | 173 | 210.5 | 246 | 291.5 | 488 | 365 | 413 | 462 | 498 | 513 | H2(mm) | 89 | 91 | 124.5 | 141.5 | 174 | 185 | 216 | 245 | 268 | 270 | H3(mm) | 48 | 50 | 69 | 78 | 96 | 104 | 118 | 138 | 150 | 150 | R(mm) | 30 | 35 | 45 | 52 | 70 | 80 | 88 | 100 | 110 | 124 | 重量(Kg) | 4.3 | 6.5 | 14 | 19.5 | 37 | 40 | 55 | 91 | 122 | 176 |
|
