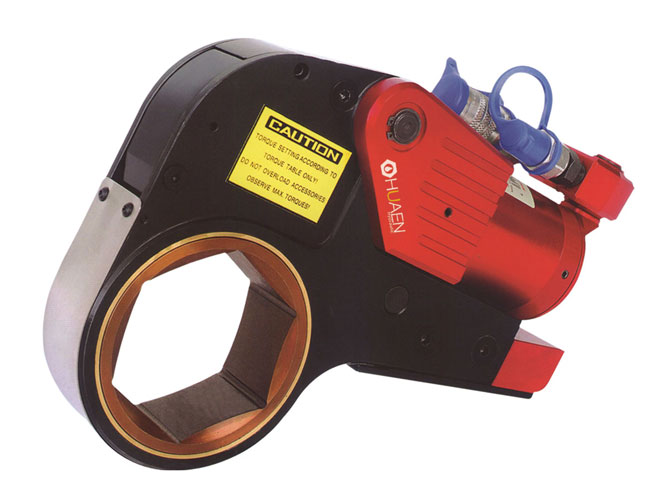

产品介绍 1. 薄型设计,采用高强度铝钛合金材料制造 2. 卡接式、互换插件,一只动力头可以配合多种工作头使用 3. 360°×180°的旋转软管接头,适合紧凑场合方便定位 4. 扭矩重复精度高达±3% 5. 扳手件强度设计充分,整体反作用力臂,无使用空间限制, 耐用,可靠 6. 工作头包容设计,可扩展的米制,英制六角插件和套筒 7. 有特殊要求的可特殊设计定制 技术参数

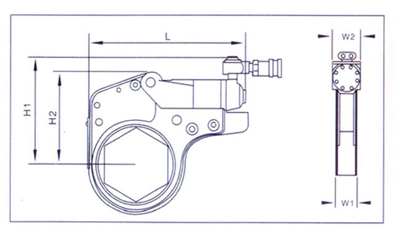

项目 型号 | HEX02 | HEX05 | HEX10 | HEX20 | HEX25 | HEX40 | HEX50 | 最大扭矩(Nm) | 2266 | 5188 | 9855 | 17202 | 23072 | 40639 | 50956 | 最小扭矩(Nm) | 227 | 519 | 986 | 1720 | 2307 | 4064 | 5095 | 螺母对边尺寸(mm) | 27-50 | 27-65 | 50-90 | 65-115 | 75-135 | 80-155 | 130-200 | 动力头型号 | KT02 | KT05 | KT10 | KT20 | KT25 | KT40 | KT50 | 工作头型号 | TX50 | TX65 | TX90 | TX115 | TX135 | TX155 | TX200 | L(mm) | 205 | 251.3 | 302.5 | 367 | 400.5 | 457.5 | 502 | H1(mm) | 129 | 163 | 191 | 223 | 246 | 282 | 322 | H2(mm) | 100 | 136 | 166.5 | 198 | 224 | 265 | 328 | W1(mm) | 32 | 41 | 53 | 64 | 70 | 84 | 90 | W2(mm) | 50 | 66 | 83 | 99 | 110 | 132 | 144 | R(mm) | 25.8 | 34.8 | 83 | 46.8 | 50.8 | 56.8 | 59.8 | 重量(Kg) | 2.3 | 4.9 | 9 | 16.3 | 18.1 | 30.2 | 39.5 |
|
